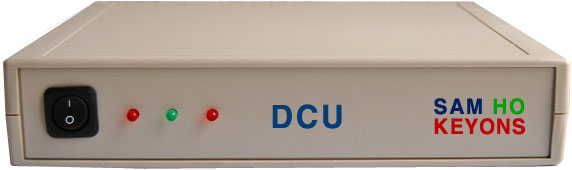

 데이터변환기[DCU:DATA CONVERSION UNIT] |
 |
모 델 명 : DCU-1200 |
| 적용모델 : 중앙제어형시스템 |
| 적용범위 : 중앙제어형 숙박시설 |
| 시스템사양 (SPECIFICATION) |
- C.P.U : ONE CHIP PROCESSER
- R.O.M : 32K BYTE
- R.A.M : 32K BYTE
- COMM : RS232C/RS485
- COATING : Elect powder sealed
- MATERIAL : STEEL/ABS(PVC)
- OUT SIZE : 300 x 300 x 100(mm)
|
| 시스템개요(SUMMARY) |
-
중앙운영컴퓨터와 객실제어기 사이의 정보를 중계를 담당하는 기기로서, 중앙제어형시스템에는 필수적인 시스템이다.
|
| 시스템기능(FUNCTION) |
- 데이터관리 및 보관
- 데이터 흐름제어
- 통신데이터 중계 - RS232C/RS485
|
| 설치 및 시공방법(INSTALLATION METHODS) |

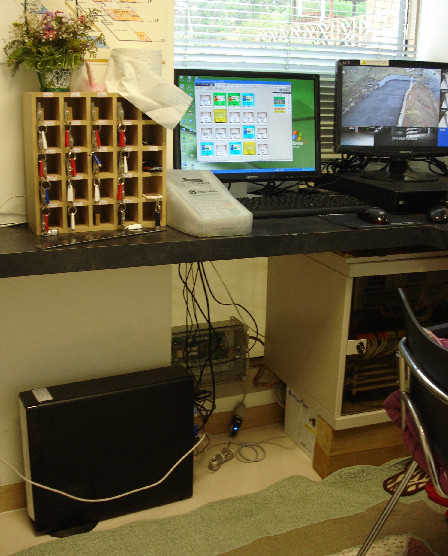

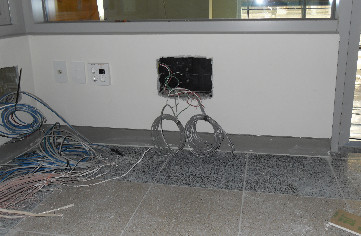

- 안내데스크 및 중앙운영실의 중앙운영시스템 주변 벽면 등에 매립 또는 노출형태로 설치한다.
- 배관공사는 중앙운영시스템(CCMS)와 아래층 또는 윗층의 층중계기(DTC)로 배관한다.
- 배선은 차폐가 적용된 케이블(컴퓨터케이블, AWG/#21T), CVV-SV)을 입선(3CT)한다.

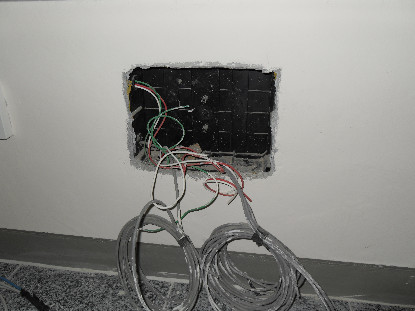

- 매립함(BOX-300x300x100)는 당사에서 무료 제공한다.
|
